راهنمای انتخاب بهترین اواپراتور برای سیستم سرمایشی

انتخاب اواپراتور مناسب، دغدغه‌ی اصلی در سیستم‌های سرمایشی است. عملکرد درست آن روی بازدهی، مصرف انرژی و هزینه‌های نگهداری اثر مستقیم دارد. در این راهنما به شما کمک می‌کنیم بهترین اواپراتور را متناسب با نیازتان انتخاب کنید.

مشاوره خرید چیلر

اواپراتور در چیلر چیست و چه وظیفه‌ای دارد؟

اواپراتور یکی از اجزای اصلی چیلر است که وظیفه‌ آن جذب حرارت از محیط یا سیال خنک‌شونده و انتقال آن به مبرد در حال تبخیر است. در واقع، اواپراتور محل اصلی انجام فرآیند تبادل حرارت بین آب و مبرد در سیکل سرمایشی چیلر به‌شمار می‌رود. به همین دلیل، در هنگام خرید چیلر باید توجه ویژه‌ای به نوع و عملکرد اواپراتور داشت، چراکه انتخاب نادرست آن می‌تواند کل سیستم را با افت بازده مواجه کند.

در سیستم چیلر، مبردی که از شیر انبساط عبور کرده و فشار آن کاهش یافته، وارد اواپراتور می‌شود. در این حالت، مبرد تمایل دارد از حالت مایع به گاز تبدیل شود (فرآیند تبخیر). برای این تغییر حالت، نیاز به جذب گرما دارد؛ بنابراین گرمای موجود در آب (یا هر سیال دیگری که باید سرد شود) را به خود جذب می‌کند. این انتقال گرما باعث سرد شدن آب و تبخیر مبرد می‌شود.

آبی که در اواپراتور خنک شده، در ادامه مسیر خود به سمت فن‌کویل‌ها یا هواسازها هدایت می‌شود تا سرمای مطلوب در فضاهای داخلی ایجاد گردد. از سوی دیگر، مبرد بخار شده به کمپرسور برگشته و ادامه‌ی سیکل تبرید را طی می‌کند.

نقش اواپراتور به‌قدری حیاتی است که هرگونه کاهش عملکرد یا خرابی آن می‌تواند راندمان کلی چیلر را به‌شدت تحت تأثیر قرار دهد. بنابراین، شناخت دقیق وظیفه و نحوه عملکرد اواپراتور برای انتخاب، نصب و نگهداری بهینه اهمیت بالایی دارد.

اگر میخواهید بدانید که اواپراتور چیست، مطالعه‌ی راهنمای کاربردی انتخاب بهترین اواپراتور در سال ۱۴۰۴ که در همین صفحه در دسترس است، می‌تواند به شما دیدی روشن‌تر بدهد و از خطاهای پرهزینه در انتخاب و طراحی سیستم جلوگیری کند.

به همین دلیل، بهره‌مندی از مشاوره تخصصی زاگرس تهویه یک انتخاب هوشمندانه برای هر پروژه سرمایشی است. کارشناسان زاگرس تهویه با بررسی شرایط واقعی پروژه و تطبیق آن با مشخصات فنی دستگاه، به شما کمک می‌کنند تا با اطمینان بیشتری تصمیم بگیرید و از همان ابتدا پایه‌های یک سیستم مطمئن و کارآمد را بنا کنید.

انواع اواپراتورهای مورد استفاده در سیستم‌های تهویه مطبوع

اواپراتورها بسته به نوع طراحی، کاربرد و ساختار فنی به انواع مختلفی تقسیم می‌شوند. در سیستم‌های تهویه مطبوع، انتخاب نوع اواپراتور ارتباط مستقیمی با نوع چیلر، شرایط پروژه، نوع مبرد و نحوه تبادل حرارت دارد. مهم‌ترین انواع اواپراتورهای رایج عبارتند از:

اواپراتور پوسته و لوله‌ای (Shell and Tube Evaporator)

این نوع اواپراتور از یک پوسته استوانه‌ای تشکیل شده که درون آن مجموعه‌ای از لوله‌ها قرار دارد. در این سیستم معمولاً آب در داخل لوله‌ها جریان دارد و مبرد در فضای اطراف لوله‌ها (درون پوسته) در حال تبخیر است. اواپراتورهای پوسته‌ولوله‌ای به‌دلیل مقاومت بالا، عملکرد پایدار و قابلیت استفاده در فشارهای بالا، بیشتر در چیلرهای صنعتی و پروژه‌های بزرگ به کار می‌روند.

اواپراتور صفحه‌ای (Plate Heat Exchanger)

اواپراتور صفحه‌ای از صفحات نازک فلزی موازی تشکیل شده که به‌صورت متناوب بین مبرد و آب تبادل حرارت ایجاد می‌کنند. این نوع اواپراتور راندمان حرارتی بالایی دارد و فضای کمتری اشغال می‌کند. به همین دلیل، در سیستم‌های تهویه مطبوع با فضای محدود یا پروژه‌هایی با نیاز به عملکرد سریع‌تر، کاربرد بیشتری دارد.

اواپراتور لوله‌ای کویلی (Coil-Type Evaporator)

این مدل شامل کویل‌های فلزی مارپیچی است که معمولاً در واحدهای تهویه مطبوع خانگی و اسپلیت‌ها به کار می‌روند. در این سیستم، جریان هوا از روی کویل‌ها عبور کرده و گرمای خود را به مبرد منتقل می‌کند. این اواپراتورها بیشتر در سیستم‌های هوایی (Air-Based) استفاده می‌شوند و برای ظرفیت‌های پایین مناسب‌اند.

 اواپراتور فن‌دار یا DX (Direct Expansion Evaporator)

در اواپراتورهای DX، مبرد مستقیماً درون کویل تبخیر می‌شود و هوا با عبور از روی این کویل خنک می‌گردد. این سیستم‌ها در واحدهای اسپلیت، فن‌کویل‌ها و برخی دستگاه‌های مستقل تهویه کاربرد دارند. بهره‌وری بالا و پاسخ‌دهی سریع از مزایای این نوع اواپراتور است.

انتخاب نوع اواپراتور به شرایط پروژه، بودجه، نوع مبرد و فضای فیزیکی نصب بستگی دارد و یکی از عوامل مهم در طراحی دقیق سیستم تهویه مطبوع محسوب می‌شود.

تفاوت اواپراتور پوسته‌ولوله‌ای با نوع صفحه‌ای؛ کدام بهتر است؟

حالا که فهمیدید اواپراتور چیست باید بدانید که اواپراتورهای پوسته‌ولوله‌ای و صفحه‌ای دو نوع پرکاربرد در سیستم‌های تهویه مطبوع و چیلرها هستند، اما از نظر طراحی، عملکرد و کاربرد تفاوت‌های قابل‌توجهی با هم دارند.

 طراحی و ساختار

اواپراتور پوسته‌ولوله‌ای از یک پوسته استوانه‌ای بزرگ با مجموعه‌ای از لوله‌های داخلی تشکیل شده است. در مقابل، اواپراتور صفحه‌ای از چندین صفحه نازک فلزی با فاصله منظم ساخته می‌شود که جریان آب و مبرد به‌صورت متقاطع بین صفحات حرکت می‌کنند.

 راندمان انتقال حرارت

اواپراتورهای صفحه‌ای به‌دلیل سطح تماس بیشتر و جریان متلاطم، راندمان حرارتی بالاتری نسبت به نوع پوسته‌ولوله‌ای دارند. این ویژگی باعث می‌شود سیستم سریع‌تر به دمای مطلوب برسد و مصرف انرژی کاهش یابد.

 ابعاد و فضای نصب

نوع صفحه‌ای کم‌حجم‌تر و جمع‌وجورتر است و برای پروژه‌هایی که با محدودیت فضا مواجه هستند، گزینه‌ای مناسب به‌شمار می‌رود. در مقابل، اواپراتورهای پوسته‌ولوله‌ای بزرگ‌تر و سنگین‌تر هستند اما در محیط‌های صنعتی عملکرد پایدار و طول عمر بالاتری دارند.

نگهداری و رسوب‌گیری

در مدل پوسته‌ولوله‌ای، به‌دلیل سطح داخلی لوله‌ها، تمیزکاری آسان‌تر انجام می‌شود و برای پروژه‌هایی با کیفیت پایین آب توصیه می‌شود. در حالی که اواپراتور صفحه‌ای نسبت به رسوبات حساس‌تر بوده و نگهداری دقیق‌تری نیاز دارد.

قیمت و هزینه نگهداری

به‌طور معمول، اواپراتورهای صفحه‌ای قیمت اولیه پایین‌تری دارند ولی در شرایط خاص ممکن است هزینه تعمیرات آن‌ها بیشتر باشد. مدل‌های پوسته‌ولوله‌ای به‌دلیل ساختار مقاوم‌تر، عمر بالاتری دارند اما قیمت اولیه آن‌ها بیشتر است.

در انتخاب بین این دو نوع، باید به ظرفیت مورد نیاز، فضای فیزیکی، کیفیت آب، بودجه و نوع پروژه توجه کرد. کارشناسان زاگرس تهویه می‌توانند بر اساس این عوامل، بهترین نوع اواپراتور را برای هر سیستم پیشنهاد دهند.

نقش کلیدی اواپراتور در عملکرد چیلر تراکمی و جذبی

اواپراتور، به‌عنوان یکی از اصلی‌ترین اجزای چیلر، در هر دو نوع تراکمی و جذبی نقشی کاملاً حیاتی ایفا می‌کند. اگرچه نوع عملکرد این دو سیستم متفاوت است، اما در هر دو، اواپراتور مسئول جذب گرما از سیال (معمولاً آب) و انتقال آن به چرخه تبرید یا جذب است.

برای آشنایی دقیق‌تر با ساختار، انواع و معیارهای فنی انتخاب اواپراتور مناسب، مطالعه‌ی راهنمای کاربردی انتخاب بهترین اواپراتور در سال ۱۴۰۴ که در همین صفحه ارائه شده، می‌تواند به شما کمک کند تا بر اساس نیاز پروژه، نوع کاربری و راندمان مورد انتظار، بهترین گزینه را انتخاب کنید.

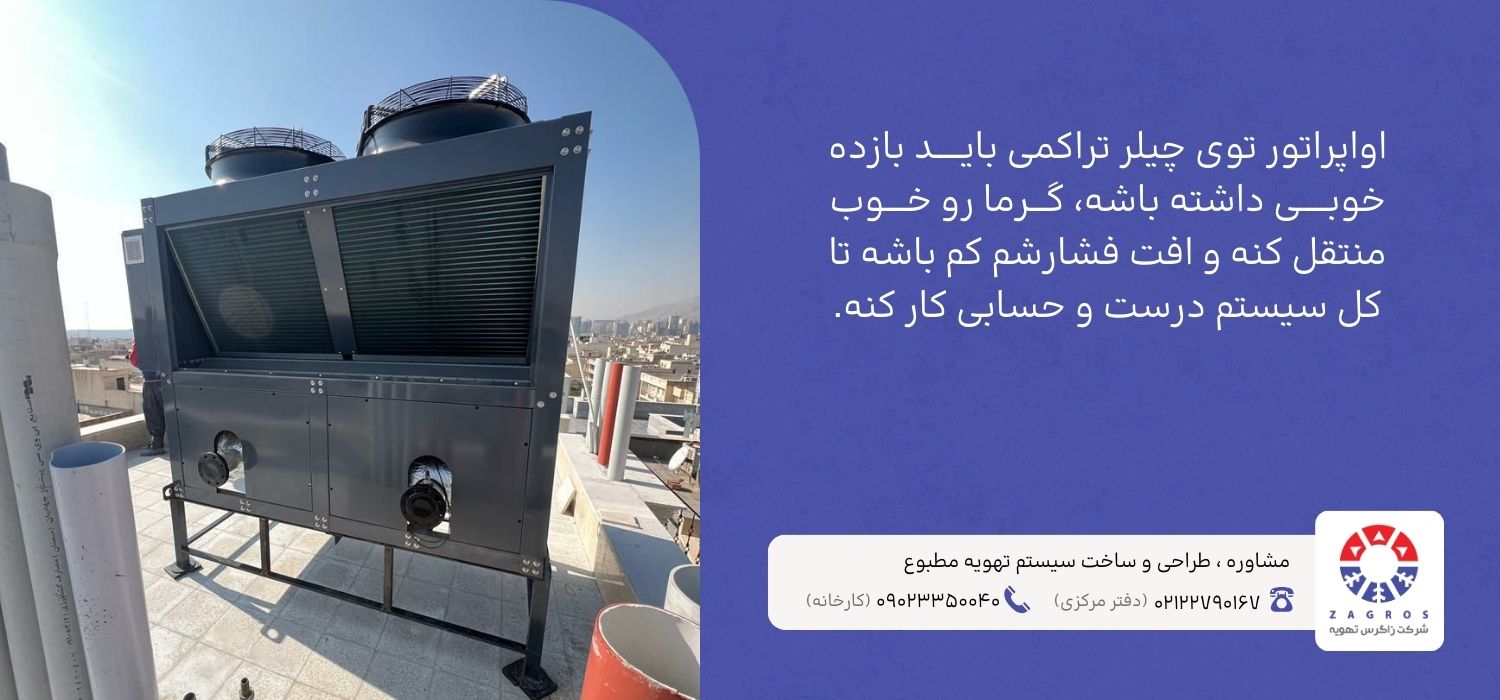

اواپراتور در چیلرهای تراکمی

در این نوع چیلرها، اواپراتور محل تبخیر مبرد است. مبرد پس از عبور از شیر انبساط و کاهش فشار، وارد اواپراتور می‌شود و با جذب گرمای آب، تبخیر شده و به کمپرسور هدایت می‌شود. این تبخیر گرماگیر، موجب کاهش دمای آب شده و در نتیجه، آب خنک‌شده برای سرمایش محیط استفاده می‌شود.

اواپراتور در چیلر تراکمی باید راندمان حرارتی بالا، تبادل حرارتی مؤثر و افت فشار پایین داشته باشد تا عملکرد کلی دستگاه بهینه بماند.

اواپراتور در چیلرهای جذبی

در چیلرهای جذبی، اگرچه به‌جای کمپرسور از سیستم جذب (جاذب و ژنراتور) استفاده می‌شود، اما اواپراتور هنوز هم وظیفه‌اش مشابه است: جذب گرمای آب و تبخیر مبرد. معمولاً در چیلر جذبی از آب به‌عنوان مبرد و از لیتیوم بروماید یا آمونیاک به‌عنوان جاذب استفاده می‌شود. در این ساختار، بخار آب ناشی از تبخیر در اواپراتور، وارد بخش جذب شده و توسط جاذب جذب می‌شود تا سیکل ادامه یابد.

اواپراتور در چیلر جذبی باید بتواند عملکرد پایدار در فشار پایین و کنترل دقیق دمای سیال را فراهم کند تا کیفیت عملکرد سیستم حفظ شود.

به‌طور خلاصه، اواپراتور در هر دو نوع چیلر نقشی بنیادی دارد و انتخاب مناسب آن تأثیر مستقیمی بر بازده کلی، مصرف انرژی و طول عمر سیستم تهویه مطبوع خواهد گذاشت.

در هنگام خرید چیلر، چرا شناخت اواپراتور اهمیت دارد؟

یکی از مهم‌ترین عواملی که در هنگام خرید چیلر باید در نظر گرفته شود، نوع و ویژگی‌های اواپراتور آن است. هرچند ممکن است در نگاه اول، توجه بیشتر خریداران به برند، ظرفیت یا قیمت چیلر معطوف شود، اما شناخت ساختار و عملکرد اواپراتور نقش کلیدی در انتخاب بهینه دارد.

برای درک بهتر این موضوع و آشنایی با معیارهای فنی مؤثر بر راندمان دستگاه، پیشنهاد می‌شود در همین صفحه به طور کامل  راهنمای کاربردی انتخاب بهترین اواپراتور در سال ۱۴۰۴ را مطالعه کنید. در این راهنما، نکات تخصصی مربوط به طراحی، جنس، نوع مبدل و تأثیر آن‌ها بر عملکرد کلی چیلر به‌صورت کامل بررسی شده است تا بتوانید تصمیمی آگاهانه و اقتصادی بگیرید.

تأثیر مستقیم بر بازده سیستم

اواپراتور وظیفه تبادل حرارت را بر عهده دارد، بنابراین اگر نوع یا ظرفیت آن با شرایط پروژه هماهنگ نباشد، راندمان کلی چیلر به‌شدت کاهش پیدا می‌کند. انتخاب نادرست اواپراتور می‌تواند باعث افزایش مصرف انرژی، خنک‌نشدن کافی آب یا حتی آسیب به قطعات دیگر چیلر شود.

تطبیق با شرایط پروژه

نوع اواپراتور (صفحه‌ای، پوسته‌ولوله‌ای، کویلی و...) باید بر اساس متراژ فضا، کیفیت آب، محدودیت فضا برای نصب، و نیاز سرمایشی پروژه انتخاب شود. به عنوان مثال، برای فضاهای محدود، اواپراتور صفحه‌ای گزینه مناسبی است، در حالی که در محیط‌های صنعتی، پوسته‌ولوله‌ای عملکرد مطمئن‌تری دارد.

هزینه‌های نگهداری و تعمیرات

برخی اواپراتورها مانند نوع صفحه‌ای نسبت به رسوبات و گرفتگی حساس‌تر هستند و در مناطق با سختی آب بالا ممکن است نیاز به رسوب‌زدایی و سرویس‌های مکرر داشته باشند. آگاهی از این مسائل پیش از خرید، از هزینه‌های ناگهانی بعدی جلوگیری می‌کند.

قیمت نهایی و طول عمر چیلر

نوع اواپراتور نه‌تنها بر عملکرد، بلکه بر قیمت نهایی دستگاه و طول عمر آن نیز اثرگذار است. یک اواپراتور مناسب می‌تواند عمر مفید چیلر را افزایش داده و بهره‌وری آن را در طول سال‌ها حفظ کند.

برای همین، کارشناسان زاگرس تهویه همیشه توصیه می‌کنند قبل از انتخاب مدل چیلر، به‌طور دقیق ساختار فنی و مشخصات اواپراتور آن بررسی شود تا انتخابی مطمئن و مقرون‌به‌صرفه انجام گیرد.

چه عواملی باعث کاهش راندمان اواپراتور می‌شوند؟

اواپراتور به‌عنوان قلب تبادل حرارت در چیلر، باید با بالاترین راندمان ممکن کار کند. اما در عمل، عوامل متعددی می‌توانند باعث افت عملکرد این قطعه کلیدی شوند. شناخت این عوامل، هم در مرحله طراحی و انتخاب سیستم اهمیت دارد و هم در نگهداری و بهره‌برداری روزمره.

رسوب‌گذاری و گرفتگی داخلی اواپراتور

یکی از رایج‌ترین مشکلات، تشکیل رسوبات معدنی یا ذرات معلق در لوله‌ها یا صفحات داخلی اواپراتور است. این رسوبات مانند یک لایه عایق عمل کرده و مانع انتقال مؤثر حرارت می‌شوند. کیفیت پایین آب یا نبود سیستم تصفیه مناسب، اصلی‌ترین عامل این مشکل است.

نشتی مبرد یا کاهش فشار آن

اگر مقدار مبرد موجود در سیستم کمتر از حد استاندارد باشد یا نشتی وجود داشته باشد، فرآیند تبخیر به‌درستی انجام نمی‌شود. این اتفاق موجب کاهش توان خنک‌کاری اواپراتور و افزایش مصرف انرژی کل چیلر خواهد شد.

کثیف بودن سطح تبادل حرارت در اواپراتور

وجود گردوغبار، چربی یا آلودگی‌های سطحی روی کویل‌ها یا صفحات اواپراتور می‌تواند به‌شدت راندمان را پایین بیاورد. این آلودگی‌ها مانند یک مانع فیزیکی بین سیال و سطح فلزی عمل می‌کنند و انتقال گرما را مختل می‌سازند.

نصب غیراصولی یا ناهمخوانی با سیستم

در صورتی که اواپراتور انتخاب‌شده از نظر ظرفیت یا نوع طراحی، با سایر اجزای سیستم چیلر (مانند کمپرسور یا کندانسور) تطابق نداشته باشد، تعادل چرخه تبرید به هم می‌خورد و راندمان افت می‌کند.

نوسانات فشار یا دمای غیرمجاز در اواپراتور

افزایش ناگهانی فشار، یا افت و خیز دمای غیرطبیعی در سیستم، می‌تواند موجب کاهش عملکرد اواپراتور شده و حتی به تجهیزات آسیب وارد کند. کنترل مناسب شرایط کاری سیستم و استفاده از سنسورهای دقیق، نقش مهمی در جلوگیری از این اتفاق دارند.

در مجموع، نگهداری منظم، استفاده از آب با کیفیت مناسب، تنظیم دقیق پارامترهای کاری و انتخاب هوشمندانه قطعات، رمز حفظ عملکرد بالای اواپراتور در بلندمدت است.

آیا تمیزکاری و نگهداری اواپراتور روی عمر چیلر تأثیر دارد؟

پاسخ به این سؤال کاملاً روشن است: بله، بدون شک. تمیزکاری و نگهداری صحیح اواپراتور، تأثیر مستقیمی بر طول عمر، عملکرد بهینه و مصرف انرژی چیلر دارد. اواپراتور، به‌عنوان قطعه‌ای که بیشترین تماس را با آب و مبرد دارد، در معرض آلودگی، رسوب، خوردگی و افت راندمان قرار می‌گیرد. نادیده‌گرفتن نگهداری آن می‌تواند به مرور زمان باعث آسیب جدی به کل سیستم شود.

 دلایل اهمیت نگهداری اواپراتور

پیشگیری از گرفتگی و رسوب: تجمع ذرات معلق، املاح یا جلبک‌ها در داخل لوله‌ها یا صفحات اواپراتور می‌تواند باعث کاهش جریان آب، کاهش سطح تماس حرارتی و در نهایت افت بازده شود.

کاهش مصرف برق: اواپراتور تمیز و سالم، حرارت را سریع‌تر منتقل می‌کند و در نتیجه کمپرسور کمتر کار می‌کند. این موضوع مستقیماً به کاهش مصرف انرژی و کاهش هزینه‌ها منجر می‌شود.

کاهش فشار کاری تجهیزات: وقتی تبادل حرارت مختل شود، فشار داخل مدار مبرد بالا می‌رود و ممکن است به کمپرسور یا شیر انبساط آسیب وارد کند. مراقبت از اواپراتور، به حفظ سلامت سایر قطعات کمک می‌کند.

افزایش عمر مفید چیلر: نگهداری منظم از اواپراتور باعث می‌شود چیلر در شرایط پایدار و بهینه کار کند، در نتیجه فرسودگی و استهلاک کلی دستگاه کاهش می‌یابد.

اقدامات نگهداری ضروری از اواپراتور

• بررسی و شست‌وشوی ادواری اواپراتور (مخصوصاً نوع صفحه‌ای)

• استفاده از فیلترهای مناسب در ورودی آب

• کنترل منظم فشار مبرد و کیفیت آب

• سرویس دوره‌ای با استفاده از متخصصین زبده مانند تیم فنی زاگرس تهویه

با رعایت این نکات ساده، نه‌تنها از هزینه‌های غیرمنتظره جلوگیری می‌شود، بلکه راندمان سیستم تهویه مطبوع شما در طول زمان حفظ خواهد شد.

چگونه انتخاب اواپراتور مناسب می‌تواند مصرف انرژی را کاهش دهد؟

اینکه بدانید اواپراتور چیست و انتخاب صحیح اواپراتور یکی از کلیدی‌ترین تصمیمات در طراحی سیستم‌های تهویه مطبوع و چیلر است. این انتخاب، تأثیر مستقیمی بر بهره‌وری انرژی، هزینه‌های جاری و عملکرد بلندمدت سیستم دارد. اگر اواپراتوری انتخاب شود که با نوع پروژه، ظرفیت مورد نیاز و شرایط کاری سیستم تطابق نداشته باشد، مصرف برق چیلر به‌طور چشمگیری افزایش می‌یابد.

تأثیر راندمان انتقال حرارت در اواپراتور

اواپراتورهایی با طراحی بهینه (مانند مدل‌های صفحه‌ای با سطح تماس بیشتر) می‌توانند حرارت را با سرعت و کارایی بیشتری منتقل کنند. این موضوع باعث می‌شود دمای سیال در زمان کوتاه‌تری کاهش یابد و کمپرسور زمان کمتری برای رسیدن به دمای مطلوب کار کند؛ که خود یعنی کاهش قابل توجه مصرف برق.

انتخاب ظرفیت متناسب اواپراتور با نیاز واقعی

اواپراتور باید دقیقاً با بار برودتی پروژه متناسب باشد. در صورت بزرگ‌تر بودن بیش از حد، سیستم دچار خاموش و روشن‌های مکرر می‌شود (Short Cycling)، و در صورت کوچک بودن، چیلر مجبور است به‌صورت دائم و با فشار بالا کار کند؛ هر دو حالت منجر به هدررفت انرژی می‌شود.

تأثیر اواپراتور بر تعادل دمایی سیستم

اواپراتور مناسب کمک می‌کند دمای آب سرد خروجی همیشه در بازه استاندارد باقی بماند. این تعادل دمایی باعث می‌شود سایر اجزای سیستم مانند کمپرسور، پمپ‌ها و فن‌ها با بازده بهتری کار کنند و نیاز به مصرف بیش از حد انرژی نداشته باشند.

مثال‌های قابل لمس در مصرف بهینه اواپراتور

در پروژه‌هایی که از اواپراتورهای مدرن صفحه‌ای به‌جای مدل‌های قدیمی استفاده شده، کاهش مصرف انرژی تا ۱۵٪ در ماه گزارش شده است. این عدد برای پروژه‌های صنعتی با مصرف بالا می‌تواند تفاوت مالی قابل‌توجهی ایجاد کند.

در مجموع، انتخاب هوشمندانه اواپراتور با مشاوره متخصصان زاگرس تهویه، یکی از ساده‌ترین و مؤثرترین راه‌ها برای کاهش هزینه‌های انرژی و افزایش بازده کلی سیستم تهویه مطبوع است.

مروری کوتاه: جمع‌بندی آنچه آموختیم

اواپراتور، یکی از حیاتی‌ترین اجزای چیلر است که نقش آن در جذب حرارت و تبادل انرژی، تعیین‌کننده راندمان نهایی سیستم تهویه مطبوع است. نوع، طراحی و کیفیت ساخت اواپراتور مستقیماً بر میزان مصرف انرژی، بازده خنک‌کنندگی، هزینه‌های نگهداری و طول عمر چیلر تأثیر دارد. انتخاب بین مدل‌های پوسته‌ولوله‌ای، صفحه‌ای یا DX باید بر اساس شرایط پروژه، فضای نصب، نوع مبرد و کیفیت آب انجام شود. همچنین، تمیزکاری منظم و نگهداری اصولی از اواپراتور نه‌تنها عملکرد سیستم را تثبیت می‌کند، بلکه از هزینه‌های اضافی در آینده جلوگیری خواهد کرد.

در نهایت، شناخت دقیق عملکرد اواپراتور و مشورت با کارشناسان فنی مجرب مانند تیم زاگرس تهویه، کلید انتخاب هوشمندانه و بهره‌وری بالا در طراحی سیستم سرمایشی است.
