مهم‌ترین نکات برای نصب و راه‌اندازی چیلر

نصب و راه‌اندازی درست چیلر تأثیر مستقیم بر کارایی و طول عمر دستگاه دارد. اگر به دنبال کاهش هزینه‌ها و افزایش بهره‌وری هستید، آشنایی با اصول نصب در سال 1404 ضروری است. در این مطلب مهم‌ترین نکات را بررسی می‌کنیم.

مشاوره خرید چیلر

مراحل گام‌به‌گام نصب و راه‌اندازی چیلر (تراکمی و جذبی)

نصب و راه‌اندازی اصولی چیلر، چه از نوع تراکمی باشد و چه جذبی، تأثیر مستقیم بر راندمان، مصرف انرژی و طول عمر سیستم دارد. در ادامه، مراحل اجرایی به‌صورت مرحله‌به‌مرحله و با در نظر گرفتن تفاوت‌های فنی هر دو نوع چیلر ارائه شده است:

گام اول: جانمایی و آماده‌سازی محل نصب

• انتخاب محل دارای تهویه مناسب (برای چیلرهای هواخنک یا فضایی جهت نصب برج خنک‌کن برای چیلرهای آب‌خنک)

• پیش‌بینی فضای کافی برای سرویس و نگهداری

• در چیلر جذبی: تأمین منبع حرارتی مناسب (بخار، آب داغ یا شعله مستقیم)

گام دوم:  زیرسازی و نصب پایه

• اجرای فونداسیون تراز و مقاوم

• نصب شاسی ضد لرزش

• بررسی دسترسی مناسب برای لوله‌کشی، برق‌رسانی و دودکش (در چیلر جذبی شعله‌مستقیم)

گام سوم: لوله‌کشی سیستم آب

• اجرای خطوط آب سرد (به مصرف‌کننده) و آب گرم (به کندانسور یا برج خنک‌کننده)

• استفاده از فلوسوئیچ، فیلتر، شیرهای قطع‌ و وصل، شیر هواگیری و شیر تخلیه

• عایق‌کاری کامل لوله‌ها برای جلوگیری از اتلاف انرژی و تعریق

• نصب اتصالات انعطاف‌پذیر برای جلوگیری از انتقال ارتعاشات

گام چهارم: نصب سیستم برق‌رسانی و کنترلی

• در چیلر تراکمی: اجرای تابلو برق و اتصال کمپرسورها، فن‌ها و تجهیزات الکتریکی

• در چیلر جذبی: تأمین برق برای پمپ‌ها، کنترلرها و سیستم‌های حفاظتی

• نصب کنترل فاز، فیوز مناسب و ارت استاندارد

گام پنجم: نصب تجهیزات جانبی و مدار حرارتی (برای چیلر جذبی)

• اتصال چیلر به منبع حرارتی (بویلر، مشعل یا خط بخار)

• نصب دودکش و تجهیزات ایمنی برای تخلیه گازهای احتراقی

• بررسی جریان مناسب سیال حرارتی و نصب شیرهای کنترلی

گام ششم: نشت‌یابی، وکیوم و شارژ سیستم

در چیلر تراکمی

• نشت‌یابی مدار مبرد

• وکیوم کامل سیستم و شارژ گاز (مثل R134a یا R410A)

• تنظیم فشار، سوپرهیت و سابکولینگ

در چیلر جذبی

• بررسی نشت محلول لیتیوم بروماید (LiBr)

• شارژ محلول و تخلیه هوا از مدار باکیوم

• پایدارسازی فشار داخلی و کنترل نشتی بخار

گام هفتم: راه‌اندازی اولیه و تست عملکرد

• بررسی عملکرد کمپرسور (در تراکمی) یا ژنراتور-جاذب (در جذبی)

• تست فلوسوئیچ، ترموستات، سنسورهای دما و فشار

• کنترل دمای آب سرد خروجی و بازده کلی سیستم

• ثبت فشارها، دماها، جریان آب و سایر پارامترها برای مقایسه‌های آینده

گام هشتم: تنظیمات نهایی و آموزش اپراتور

• انجام تنظیمات نهایی کنترلرها (مثلاً دمای ست‌پوینت، زمان کارکرد و آلارم‌ها)

• آموزش اپراتور درباره بهره‌برداری، سرویس‌های دوره‌ای و نکات ایمنی

• تهیه گزارش راه‌اندازی و تحویل رسمی سیستم به کارفرما

قبل از نصب چیلر تراکمی چه نکاتی را باید بررسی کرد؟

قبل از نصب چیلر تراکمی، بررسی دقیق شرایط پروژه امری ضروری است. عواملی نظیر دمای آب سرد رفت، اختلاف دمای ورود و خروج اواپراتور، دبی آب در گردش، شرایط حرارتی کندانسور (آب‌خنک یا هواخنک)، و دمای هوای محیط باید با مشخصات فنی چیلر مطابقت داشته باشند. هرگونه انحراف از مقادیر استاندارد مندرج در کاتالوگ سازنده می‌تواند موجب کاهش راندمان، افت ظرفیت سرمایشی و افزایش مصرف انرژی شود. انتخاب صحیح و نصب اصولی تنها زمانی ممکن است که این پارامترها با دقت اندازه‌گیری و تحلیل شوند.

با توجه به اهمیت این پارامترها، انتخاب چیلر تراکمی تنها محدود به خرید یک دستگاه نیست؛ بلکه نیازمند مشاوره تخصصی و بررسی شرایط واقعی پروژه است. کوچک‌ترین عدم تطابق میان شرایط کاری سایت و مشخصات فنی چیلر می‌تواند موجب کاهش عمر مفید دستگاه، افت راندمان و تحمیل هزینه‌های انرژی سنگین شود.

در این مرحله، بهره‌مندی از مشاوره تخصصی خرید می‌تواند ریسک انتخاب اشتباه را به حداقل برساند. کارشناسان زاگرس تهویه با تجربه گسترده در طراحی، انتخاب و اجرای سیستم‌های سرمایشی، آماده‌اند تا متناسب با شرایط محیطی، ظرفیت موردنیاز و بودجه شما، بهترین گزینه را پیشنهاد دهند.

همچنین خدمات زاگرس تهویه تنها به فروش محدود نمی‌شود؛ مشاوره نصب و راه‌اندازی اصولی، آموزش نگهداری اولیه و پشتیبانی پس از نصب از جمله مواردی است که باعث می‌شود سیستم شما در طولانی‌مدت با بالاترین راندمان کار کند.

اصول اولیه و نکات ایمنی در راه‌اندازی چیلر

ایمنی را همیشه در اولویت قرار دهید! هنگام راه‌اندازی یا تعمیر دستگاه‌های تهویه مطبوع و تبرید، رعایت نکات ایمنی ضروری است.

استفاده از تجهیزات ایمنی: حتماً هنگام کار از عینک، دستکش، کفش ایمنی و کلاه ایمنی استفاده کنید.

نصب علائم هشداردهنده: روی قسمت‌های حساس دستگاه برچسب‌هایی مثل "خطر"، "دست نزنید"، "کلید را روشن نکنید" و "شیر را باز نکنید" نصب کنید تا از بروز حوادث جلوگیری شود.

حفاظت از بخش‌های متحرک: مطمئن شوید که در قسمت‌های خطرناک مانند کوپلینگ پمپ‌ها، پولی فلکه برج خنک‌کننده و کمپرسورهای نوع باز، حفاظ‌های ایمنی به درستی نصب شده باشند.

 ایمنی در برق‌کشی: هنگام راه‌اندازی، تمام درب‌های تابلو برق باید بسته باشند تا از خطر جرقه و برق‌گرفتگی جلوگیری شود. همچنین، اتصالات برقی را فقط به متخصصان باتجربه بسپارید. هرگز افراد غیرمتخصص را در این امور دخالت ندهید، زیرا ممکن است خسارات جبران‌ناپذیری به بار بیاورند.

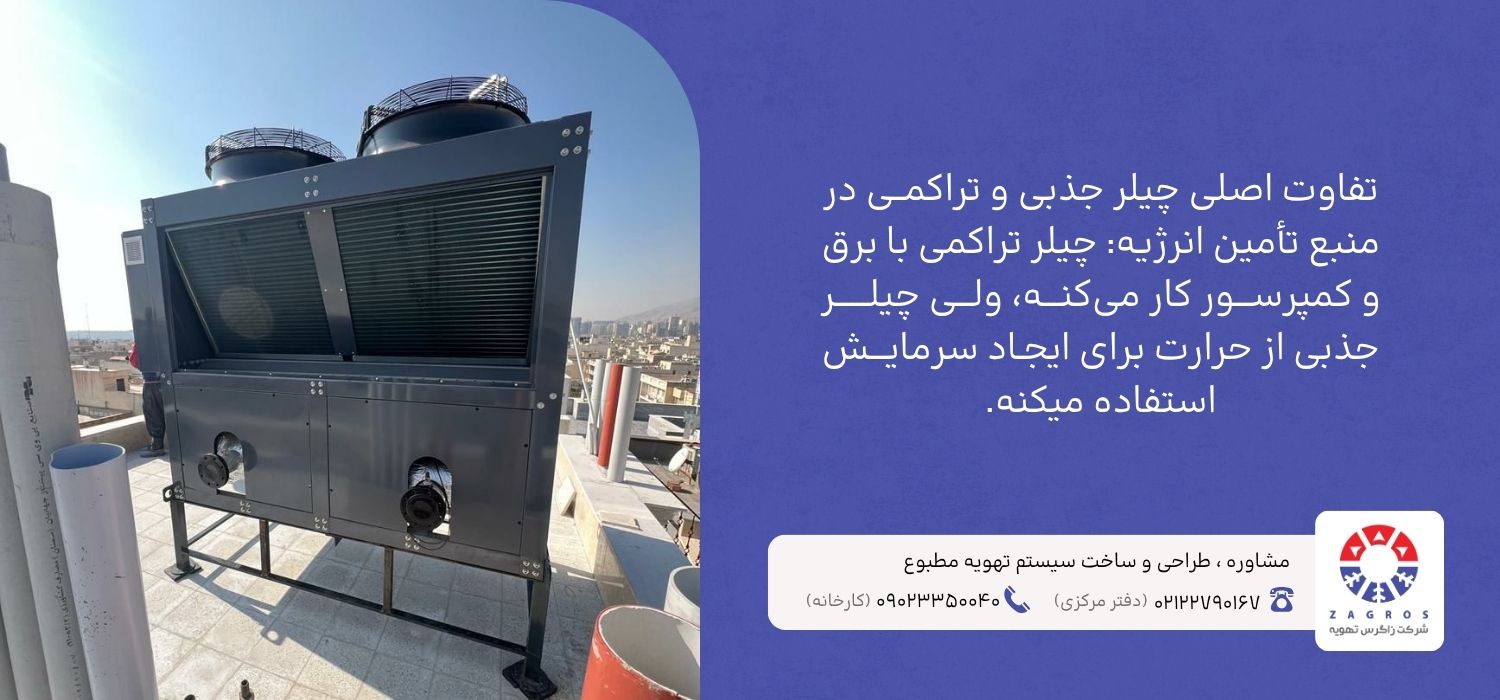

انواع چیلر: چیلر تراکمی و چیلر جذبی

چیلرها به دو دسته‌ی اصلی تقسیم می‌شوند: چیلرهای تراکمی و چیلرهای جذبی. چیلرهای تراکمی شامل مدل‌های آب‌خنک و هواخنک هستند و از اجزایی مانند کمپرسور، کندانسور، اواپراتور و شیر انبساط تشکیل می‌شوند.

در مقابل، چیلرهای جذبی در دو نوع تک‌اثره و دو‌اثره تولید می‌شوند و قطعاتی مانند ژنراتور، جاذب، کندانسور و اواپراتور دارند. هر کدام از این چیلرها ویژگی‌ها، مزایا و معایب خاص خود را دارند و انتخاب بین آن‌ها به نیازهای سرمایشی پروژه بستگی دارد. بررسی خرید و قیمت چیلر نیز یکی از فاکتورهای مهم در انتخاب مدل مناسب است، چراکه هزینه‌ی اولیه و بهره‌وری انرژی در طولانی‌مدت تأثیر زیادی بر صرفه‌جویی اقتصادی دارد.

اما تنها خرید یک چیلر باکیفیت و استاندارد کافی نیست! نصب و راه‌اندازی صحیح نقش مهمی در عملکرد آن دارد. اگر چیلر به درستی نصب نشود، ممکن است کارایی مطلوبی نداشته باشد و حتی نیاز سرمایشی پروژه را برآورده نکند. در ادامه، نکات مهمی را درباره‌ی نصب و راه‌اندازی چیلرهای تراکمی بررسی خواهیم کرد تا اهمیت این موضوع را بهتر درک کنیم.

قبل از نصب چیلر تراکمی، چه نکاتی را باید بررسی کرد؟

پیش از راه‌اندازی چیلر تراکمی، بهتر است ابتدا با اجزای آن آشنا شوید. برای این کار، مطالعه مقاله مربوط به اجزای چیلر تراکمی توصیه می‌شود. هنگام نصب، باید چندین عامل مهم را در نظر گرفت، از جمله:

عوامل مهم در نصب چیلر تراکمی

• دمای آب سرد خروجی
• اختلاف دمای رفت و برگشت آب در اواپراتور
• میزان جریان آب سرد به ازای هر تن تبرید
• دمای آب ورودی به کندانسور
• میزان جریان آب برج خنک‌کننده برای چیلرهای آب‌خنک
• دمای هوای ورودی به کندانسور هوایی

مقادیر استاندارد در تعیین ظرفیت چیلر تراکمی

ظرفیت چیلرهای تراکمی معمولاً بر اساس مقادیر زیر تعیین می‌شود:

دمای آب سرد خروجی: 44 درجه فارنهایت

اختلاف دمای رفت و برگشت آب اواپراتور: 10 درجه فارنهایت

دبی آب سرد اواپراتور به ازای هر تن تبرید: 2 گالن در دقیقه

ضریب رسوب‌گذاری اواپراتور: 0.0001

دمای آب ورودی به کندانسور: 85 درجه فارنهایت

دبی آب خنک‌کننده کندانسور به ازای هر تن تبرید: 3 گالن در دقیقه

ضریب رسوب‌گذاری کندانسور: 0.00025

دمای هوای ورودی به کندانسور هواخنک: 95 درجه فارنهایت

تأثیر تغییر مقادیر بر ظرفیت چیلر

هر تغییری در این مقادیر، پس از راه‌اندازی، می‌تواند بر ظرفیت سرمایشی چیلر تأثیر بگذارد. به همین دلیل، در کاتالوگ تولیدکنندگان، جداولی برای تعیین ظرفیت چیلر تحت شرایط مختلف ارائه شده است. در صورتی که شرایط نصب با این استانداردها متفاوت باشد، ظرفیت و راندمان چیلر باید بر اساس این جداول تنظیم شود.

نحوه شارژ گاز و تنظیمات اولیه چیلر تراکمی

برای عملکرد بهینه چیلرهای تراکمی، شارژ صحیح گاز مبرد و تنظیمات اولیه اهمیت زیادی دارد. در این بخش به بررسی مراحل اصلی این فرآیند می‌پردازیم:

انواع مبردهای مورد استفاده در چیلر

مبردهای مورد استفاده در چیلرهای تراکمی بسته به نوع سیستم و شرایط محیطی متفاوت هستند. برخی از رایج‌ترین آن‌ها شامل:

R134a: مناسب برای چیلرهای دما پایین و متوسط

R410A: دارای بازدهی بالا و سازگار با محیط زیست

R22: در سیستم‌های قدیمی مورد استفاده قرار می‌گرفت اما به دلیل اثرات زیست‌محیطی کمتر توصیه می‌شود

روش صحیح شارژ گاز و مقدار استاندارد آن

برای شارژ گاز مبرد باید مراحل زیر را به‌دقت انجام داد:

بررسی نشتی: قبل از شارژ، سیستم باید از نظر نشتی کاملاً بررسی و وکیوم شود.

وکیوم کردن مدار: با استفاده از پمپ وکیوم، هوای داخل سیستم تخلیه شده و فشار به حد استاندارد می‌رسد.

شارژ اولیه گاز: ابتدا مقدار مشخصی از گاز به‌صورت مایع وارد سیستم می‌شود.

شارژ نهایی و کنترل مقدار گاز: پس از راه‌اندازی چیلر، مقدار دقیق مبرد براساس میزان فشار و دمای عملکردی تنظیم می‌شود.

 بررسی فشارها و تنظیمات اولیه

پس از شارژ گاز، بررسی فشارهای سیستم برای اطمینان از عملکرد صحیح ضروری است:

• فشار مکش و دهش کمپرسور باید در محدوده استاندارد تنظیم شود.
• کنترل دمای اواپراتور و کندانسور برای جلوگیری از افزایش بیش از حد دما
• بررسی شیرهای کنترلی و تنظیم میزان سوپرهیت و سابکولینگ جهت بهینه‌سازی عملکرد چیلر

انجام صحیح این تنظیمات باعث افزایش راندمان، کاهش مصرف انرژی و افزایش طول عمر چیلر می‌شود.

نکات کلیدی لوله‌کشی آب در نصب چیلر

لوله‌کشی آب چیلر یکی از مراحل حیاتی در نصب و راه‌اندازی سیستم‌های تهویه مطبوع است. رعایت اصول صحیح لوله‌کشی نه تنها عملکرد چیلر را بهبود می‌بخشد، بلکه از مشکلاتی مانند اتلاف انرژی، تعریق لوله‌ها و خرابی تجهیزات جلوگیری می‌کند. در این مقاله، به مهم‌ترین نکات لوله‌کشی آب چیلر می‌پردازیم.

عایق‌کاری لوله‌ها: ضرورتی انکارناپذیر

آب سرد تولیدی توسط چیلر معمولاً دمایی پایین‌تر از محیط دارد. این اختلاف دما باعث انتقال حرارت از محیط به آب داخل لوله‌ها می‌شود. برای جلوگیری از این انتقال حرارت، عایق‌کاری لوله‌ها امری ضروری است.

اهداف عایق‌کاری لوله‌ها: بهبود راندمان انرژی: بدون عایق، گرمای محیط باعث افزایش دمای آب سرد می‌شود و چیلر مجبور است انرژی بیشتری برای خنک‌سازی مصرف کند.

جلوگیری از تعریق لوله‌ها: در محیط‌های مرطوب، انتقال حرارت باعث کندانس بخار آب روی سطح لوله‌ها و ایجاد رطوبت می‌شود. این رطوبت می‌تواند منجر به مشکلاتی مانند خوردگی، رشد کپک و کاهش عمر لوله‌ها شود.

حفظ دمای آب سرد: عایق‌کاری کمک می‌کند تا آب سرد در طول مسیر لوله‌کشی، دمای مطلوب خود را حفظ کند.

افزایش طول عمر سیستم: عایق‌کاری از لوله‌ها در برابر آسیب‌های فیزیکی و نوسانات دما محافظت می‌کند.

المان‌های ضروری در لوله‌کشی چیلر

در لوله‌کشی چیلر، استفاده از برخی المان‌ها و تجهیزات استاندارد ضروری است. این المان‌ها شامل موارد زیر می‌شوند:

اتصال‌دهنده انعطاف‌پذیر: این قطعه در ابتدای لوله‌کشی (سمت اواپراتور یا کندانسور) نصب می‌شود و وظیفه‌اش جلوگیری از انتقال ارتعاشات چیلر به لوله‌ها است. عدم استفاده از این قطعه می‌تواند باعث ترک‌خوردگی یا شکست لوله‌ها شود.

فلوسوئیچ (Flow Switch): فلوسوئیچ برای اطمینان از جریان مناسب آب در اواپراتور استفاده می‌شود. این قطعه معمولاً در خط خروجی آب از اواپراتور نصب می‌شود و در صورت کاهش جریان آب، چیلر را خاموش می‌کند.

صافی (فیلتر): صافی از ورود ذرات و ناخالصی‌ها به اواپراتور جلوگیری می‌کند. این قطعه برای محافظت از اواپراتور در برابر آسیب‌های ناشی از آلودگی آب ضروری است.

شیر متعادل‌کننده (Balancing Valve): این شیر برای توزیع یکنواخت آب بین چند چیلر استفاده می‌شود و در سیستم‌های چند چیلری کاربرد دارد.

سنسور دما و گیج فشار: سنسور دما برای اندازه‌گیری دمای آب و گیج فشار برای کنترل فشار سیستم استفاده می‌شوند. این تجهیزات معمولاً در ورودی و خروجی اواپراتور نصب می‌شوند.

شیر تخلیه و شیر دروازه‌ای (Gate Valve): شیر تخلیه برای تخلیه آب سیستم در زمان تعمیرات و شیر دروازه‌ای برای کنترل جریان آب در لوله‌ها استفاده می‌شوند.

پورت هواگیری: در بالاترین نقطه لوله‌کشی، یک پورت هواگیری نصب می‌شود تا هوای داخل لوله‌ها تخلیه شود.

انتخاب پمپ سیرکولاسیون مناسب

پمپ سیرکولاسیون نقش کلیدی در گردش آب سرد در سیستم دارد. انتخاب پمپ مناسب به دو عامل اصلی بستگی دارد:

دبی پمپ: دبی آب باید دقیقاً مطابق با نیاز چیلر باشد. گردش آب بیش از حد یا کمتر از حد نیاز، هر دو می‌توانند به چیلر آسیب برسانند. گردش آب زیاد باعث افزایش سرعت جریان و کاهش زمان تبادل حرارت می‌شود، در حالی که گردش آب کم باعث کاهش راندمان سیستم می‌شود.

هد پمپ: هد پمپ به معنی فشاری است که پمپ باید برای غلبه بر افت فشار در سیستم ایجاد کند. این افت فشار شامل افت فشار در اواپراتور، لوله‌ها، اتصالات و تجهیزات دیگر است.

جانمایی صحیح چیلر

محل نصب چیلر تأثیر مستقیمی بر عملکرد و عمر مفید آن دارد. برای جانمایی صحیح چیلر، به نکات زیر توجه کنید:

فضای کافی برای سرویس و نگهداری: در اطراف چیلر باید فضای کافی برای دسترسی به تجهیزات و انجام تعمیرات وجود داشته باشد. این فضا باید مطابق با دستورالعمل سازنده باشد.

تهویه مناسب برای چیلرهای هواخنک: چیلرهای هواخنک باید در فضایی نصب شوند که جریان هوا به‌راحتی از روی کندانسور عبور کند. قرارگیری چیلرها در نزدیکی دیوارها یا موانع دیگر می‌تواند باعث کاهش راندمان سیستم شود.

فاصله بین چند چیلر: در صورت نصب چند چیلر در کنار هم، باید فاصله کافی بین آنها رعایت شود تا از گردش هوای گرم بین دستگاه‌ها جلوگیری شود.

نحوه رفع خطاهای متداول در چیلر و روش‌های عیب‌یابی

در حین راه‌اندازی و بهره‌برداری از چیلر، ممکن است با خطاها و مشکلات مختلفی مواجه شوید که عملکرد سیستم را تحت تأثیر قرار می‌دهند. در این بخش، به بررسی رایج‌ترین خطاهای چیلر، دلایل احتمالی آن‌ها و راهکارهای رفع این مشکلات می‌پردازیم:

عدم رسیدن به دمای مطلوب: بررسی عملکرد ترموستات، میزان شارژ مبرد و تمیزی اواپراتور

نشتی در سیستم لوله‌کشی: بررسی وکیوم خطوط، اتصالات و فلنج‌ها برای جلوگیری از کاهش راندمان

مشکلات فشار آب و گاز: تنظیم فشارهای ورودی و خروجی، بررسی عملکرد پمپ‌ها و کنترل‌کننده‌های فشار

خاموش شدن ناگهانی چیلر: بررسی خطاهای سنسورهای حرارتی، اورلود کمپرسور و کنترل فاز برق

افزایش غیرعادی مصرف انرژی: کنترل میزان بارگذاری چیلر، سرویس کندانسور و بررسی سیکل تبرید

با رعایت این نکات و بررسی دقیق اجزا، می‌توان بسیاری از مشکلات چیلر را پیشگیری یا به‌سرعت برطرف کرد و عملکرد سیستم را بهینه نگه داشت.

مروری کوتاه: جمع‌بندی آنچه آموختیم

چیلرها به عنوان یکی از اصلی‌ترین تجهیزات سیستم‌های تهویه مطبوع، نقش حیاتی در تأمین سرمایش محیط‌های مختلف دارند. انتخاب بین چیلرهای تراکمی و جذبی، به نیازهای پروژه، شرایط محیطی و محدودیت‌های اقتصادی بستگی دارد. علاوه بر انتخاب نوع چیلر، نصب و راه‌اندازی صحیح، تعمیر و نگهداری دوره‌ای و رعایت نکات ایمنی، از عوامل کلیدی در افزایش راندمان و طول عمر این سیستم‌ها هستند. با توجه به پیچیدگی‌های فنی چیلرها، مشاوره با متخصصان و استفاده از خدمات شرکت‌های معتبر، می‌تواند تضمین‌کننده عملکرد بهینه و صرفه‌جویی در هزینه‌های بلندمدت باشد.
